Саморегулирующийся греющий кабель Самрег: виды, конструкция и технические характеристики

Для руководителей технических служб, главных инженеров и специалистов отделов материально-технического обеспечения корректный выбор саморегулирующегося греющего кабеля требует понимания зависимостей между конструктивным исполнением, мощностью, температурным классом и условиями эксплуатации.

Продукция САМРЕГ выпускается в модификациях, различающихся по наличию экрана, типу внешней оболочки, степени защиты от ультрафиолета и номинальной мощности — от 16 до 40 Вт/м.

1. Принцип саморегулирования и зависимость мощности от температуры

Саморегулирующийся кабель изменяет тепловыделение в зависимости от температуры окружающей среды без применения внешних терморегуляторов. Нагрев осуществляется полупроводниковой матрицей. Физический принцип: при понижении температуры сопротивление матрицы снижается, ток возрастает, тепловыделение увеличивается. При повышении температуры процесс идёт в обратном направлении. На разных участках трубопровода (стыки, изгибы, разная глубина залегания) саморегулирующийся кабель исключает локальный перегрев или переохлаждение.

Линейная мощность кабеля САМРЕГ изменяется в зависимости от температуры окружающей среды. Для модели 16 Вт/м номинальная мощность достигается при +10°C: при -10°C мощность возрастает до 21,7 Вт/м (на 35%), при +30°C снижается до 10,8 Вт/м, при +80°C тепловыделение снижается до минимума.

2. Конструктивное исполнение

Обе модификации оснащены двумя медными токопроводящими жилами сечением не менее 1.3 мм², что влияет на максимальную длину нагревательной секции

Кабель Самрег-2

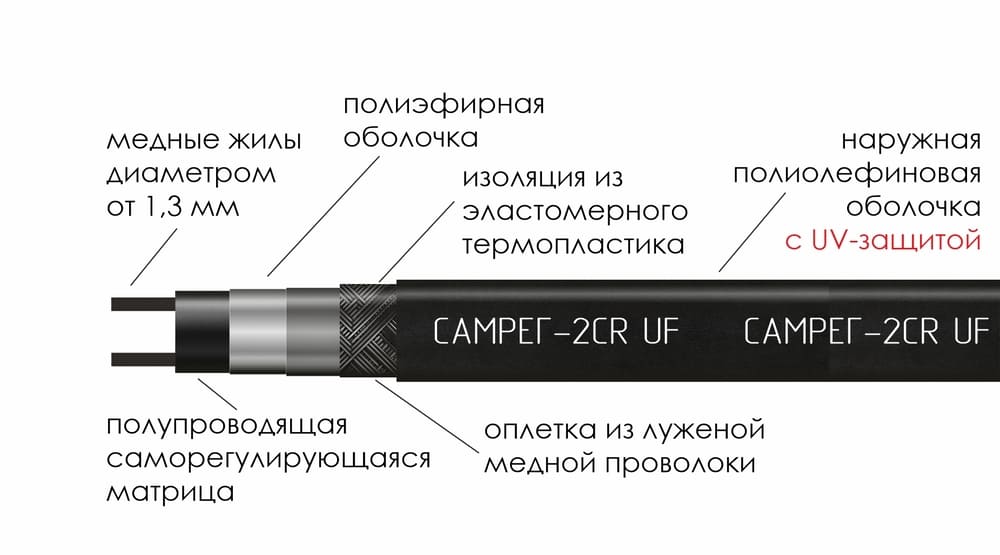

Кабель Самрег-2CR UF

Самрег 17HTM2-CT

3. Виды оболочек кабеля САМРЕГ

1. Немодифицированный полиолефин – прочный термопластичный полимер. Гибкий и стабильный при температурах от -40 до +90С. На открытом воздухе при воздействии солнечных лучей разрушается за 1-2 сезона;
2. Модифицированный полиолефин со светостабилизированной конструкцией (модифицирован УФ-абсорберами) - предотвращает фотодеградацию оболочки под воздействием солнечных лучей. Сохраняет свои свойства более 10 лет;
3. Фторполимер - высокопрочный внешний защитный слой саморегулирующегося кабеля, который обеспечивает максимальную надежность в экстремальных условиях. Обязателен для химически агрессивных сред и монтажа внутрь систем с питьевой водой.

Типы внешних оболочек

4. Мощность кабеля и области применения

Максимальная мощность в линейке САМРЕГ составляет 40 Вт/м. При необходимости более высокой погонной мощности используется укладка двух и более параллельных ниток кабеля.

5. Расчёт мощности и учёт теплопотерь

При проектировании системы обогрева и выборе мощности греющего кабеля необходимо в первую очередь рассчитать тепловые потери. Теплопотери зависят от диаметра и материала трубы, типа и толщины теплоизоляции и минимальных температур в регионе. Расчётные теплопотери определяются для теплоизоляции с коэффициентом теплопроводности 0,05 Вт/м·°C (минеральная вата).

Если расчётная требуемая мощность превышает номинальную мощность одной нитки кабеля, допускается укладка кабеля в две параллельные нитки или по спирали.

6. Форма поставки и комплектация

7. Срок службы и факторы деградации

Фактический ресурс кабеля составляет 10-15 лет. Мощность постепенно снижается из-за эффекта старения полупроводниковой матрицы. Производитель компенсирует это запасом мощности 30-40%.

Ключевой фактор ускоренного старения — большое количество циклов «холодного запуска» (включение при низких температурах, когда пусковой ток в 4-5 раз превышает номинальный). Наиболее щадящий режим — непрерывная работа в течение всего отопительного сезона.

8. Системы управления

9. Резюме по выбору модификации

Специалисты ООО «СКО Альфа-Проджект» выполнят подбор оборудования и расчёт систем на основе исходных данных по объекту.

При этом учитываются все особенности, включая способ прокладки греющего кабеля и безопасность при эксплуатации.
